使用指南 | Chronos高速相机如何使用外部触发？
大家在使用chronos高速相机进行高速成像实验的时候，经常遇到相机被布置在难以靠近的位置，或者观测对象位于危险区域这样的场景，操作人员无法近距离按动录制按钮。这时，外部触发功能就成了解决问题的关键。
本篇内容将从基础连接到高级参数设置，带你完整学习chronos高速相机外部触发的使用方法，远距离对瞬时事件进行录制。

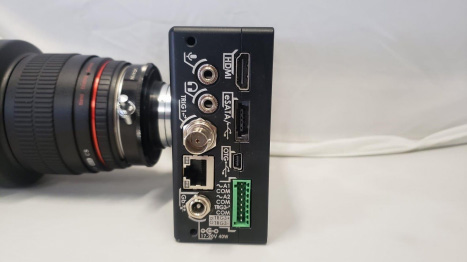

1、在相机左侧可看到接口面板，找到标注 Trig1 的圆形BNC 接口。该接口在相机软件内标识为 IO1。Chronos相机配备2个 IO 端口以及1个外接设备输入端口；本演示所用的触发线缆，接入带 BNC 接头的 IO 端口。
本教程中用于外部触发的 IO 端口，需要短接才能触发事件。本演示中使用的触发开关正是实现该功能。不过，你可以选用任意 IO 端口搭配不同触发设备，实现相同效果。
2、将触发线缆的接头插入 BNC 接口，插入后向右旋紧锁定。请注意：使用 BNC 触发时，如果线缆长度不足，可搭配 BNC 延长线。Krontech提供最长 90 英尺的延长线，可多根延长线级联以进一步增加距离，也可以将多台相机串联至同一个触发器。
3、开启Chronos相机电源。在相机主界面进入触发开关 IO 设置。本次使用 IO1 端口，因此选择标注 IO1 的首项菜单（BNC）。
4、将功能项选择为录制结束触发（Record End Trigger），并启用 20mA 上拉设置，把 IO 端口配置为低电平有效。同时勾选反向选项与防抖选项，防止误触发。其余参数可保持默认；下文介绍更多自定义高级设置。
5.点击应用（Apply）与确定（OK）返回相机主菜单。手动启动录制，再按下触发线缆按键停止录制，以此测试触发功能。至此，外部触发线缆设置完成！
是否可以通过触发器启动录制？
答案是可以的，只需要勾选切换（Toggle）选项，即可通过按压触发开关，一键控制录制的开始与停止。
除了基础的启停控制，Chronos还提供了丰富的高级触发设置，适配各类自定义触发设备。
阈值如何设置：阈值用于设定该 IO 端口的输入阈值电压（单位：伏特）。当电压跨过阈值时，输入状态会在高电平、低电平之间切换。电压范围 0~6.6V。举例：阈值设为2.5V时，相机判定2V触发信号为未触发，3V信号为已触发。
上拉设置如何选择：是否启用上拉，取决于触发信号源类型。若触发线缆无任何信号输出，触发端电压会处于浮空状态。这种场景下，可开启上拉，由相机输出弱信号。
举例：我们配套的触发线缆内含一对导线与按键开关，按下开关时两根导线短接。 当开关断开时，如果未启用上拉，相机无法识别开关的通断状态，因为线路电压没有确定电平。但启用上拉后，相机会将触发引脚微弱拉至高电平；按下开关，两根导线短接，信号被强制拉至低电平。
曝光触发：可通过 IO1 或 IO2 的外部触发信号控制曝光起始时刻，相机负责控制曝光时长。使用该模式：首先在制设置中选定目标分辨率与最大帧率。曝光时长上限为 1 帧周期；若需要更长曝光时间，必须降低帧率。帧率设置完成后，在触发 IO 设置页面选择曝光触发并指定输入端口。为保证正常工作，需关闭防抖，按需勾选反向与上拉。TTL 输入一般无需上拉。反向选项未勾选时，曝光在信号上升沿启动。
开启该功能后，相机不会采集画面，直到检测到触发信号由无效转为有效。此时相机仅曝光一帧，随后重新等待触发信号再次由无效转为有效。
该功能可实现相机帧采集时刻与外部设备同步。
快门选通：在此模式下，快门由 IO1 或 IO2 直接控制。只要信号处于有效状态，曝光就持续进行（后续软件版本将新增对其他 IO 信号源的支持）。使用该模式：先在录制设置选定目标分辨率与最大帧率。若选择低于最大值的帧率，传感器会进入低帧率模式。该模式会限制相机可达到的最高帧率。
帧率设置完成后，在触发 IO 设置页面选择快门选通并指定输入端口。为保证正常工作，需关闭防抖，按需勾选反向与上拉。TTL 输入一般无需上拉。反向未勾选时，输入为逻辑高电平即开始曝光。此模式下，仅当存在稳定重复触发信号时，才能执行黑校准。黑校准完成后，再将模式切回快门选通。
帧同步输出：设置 IO 端口为帧同步输出功能。快门开启期间输出有效电平。可勾选帧同步输出单选框下的反向选项对输出信号取反。
防抖：防抖设置用于避免使用实体按键触发时产生误触发。开启防抖后，输入信号每 10ms 采样一次，消除开关触点弹跳带来的虚假触发。
反向：反向用于翻转输入电平。勾选后，触发响应变为低电平触发（例：按下触发器时停止录制，而非松开触发器时停止）。
灵活用好 Chronos 相机丰富的 IO 外部触发功能，能帮助科研人员捕捉转瞬即逝的瞬态现象，让每一次实验数据都完整可靠。 如果您在高速相机调试、参数配置方面遇到问题，欢迎随时和我们交流，共同探索高速成像技术更多应用场景。
-
