基于Living Optics高光谱相机的冬小麦叶片/冠层光谱特征采集与分析

实验环境与设备



1、实验环境

光照条件：摄影棚柔光箱（75W卤素灯光源）

样本状态：盆栽冬小麦





2、实验设备



实验目的



1、构建基于快照式视频高光谱成像技术的冬小麦冠层光谱采集体系，验证在活体样本轻微晃动及光照微波动条件下，实现全波段同步获取高精度反射率与辐射率数据的可行性。



2、对比传统推扫式高光谱“分波段逐行扫描”的数据获取方式，评估快照式一次曝光完成三维数据立方体（x,y,λ）采集在动态农业样本场景中的数据稳定性与时间一致性优势。



3、通过600nm窄带滤波片进行波长精度校准，结合90%反射率白板进行辐射定标，验证快照式成像模式下单次采集即可完成全波段定标的准确性与效率优势。



4、获取冬小麦典型红边特征及近红外高反射平台结构，分析快照式“无时间差采集”对红边拐点波长定位精度及冠层整体光谱一致性的提升作用，为后续农业遥感监测与过程模拟提供高质量基础数据。





实验流程

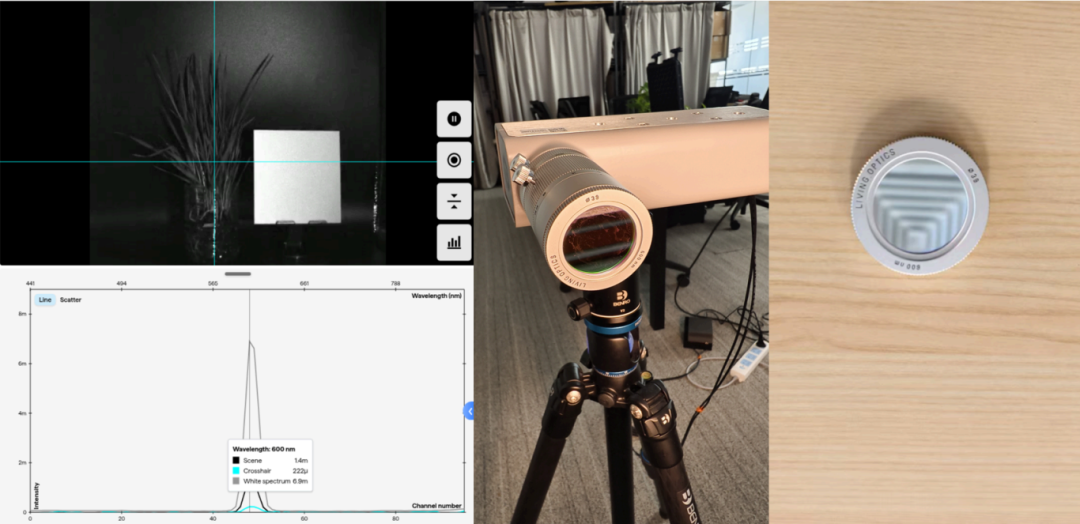

1、设备校准：

· 安装 600nm 滤波片，完成相机波长校正与暗电流校准。

· 将 90% 反射率白板放置于柔光箱中心（与后续样本相同位置），通过相机快照模式采集白板的辐射率参考数据，作为反射率校准基准，单次采集即可完成全波段基准数据获取。



2、样本布置：将盆栽冬小麦放置于柔光箱中心，调整位置使冠层处于视野中心（活体样本轻微晃动无需额外固定，依托相机采集速率可有效规避动态干扰）。



3、数据采集：

· 通过快照式采集：

  -冠层原始灰度图像

  -采集十字准线点光谱（辐射率 / 反射率）

  -冠层区域平均光谱曲线

· 单次快照即可实现“图像+全波段光谱”的一体化保存，无需多帧叠加或分次采集。





实验结果与分析

1、光谱数据成果

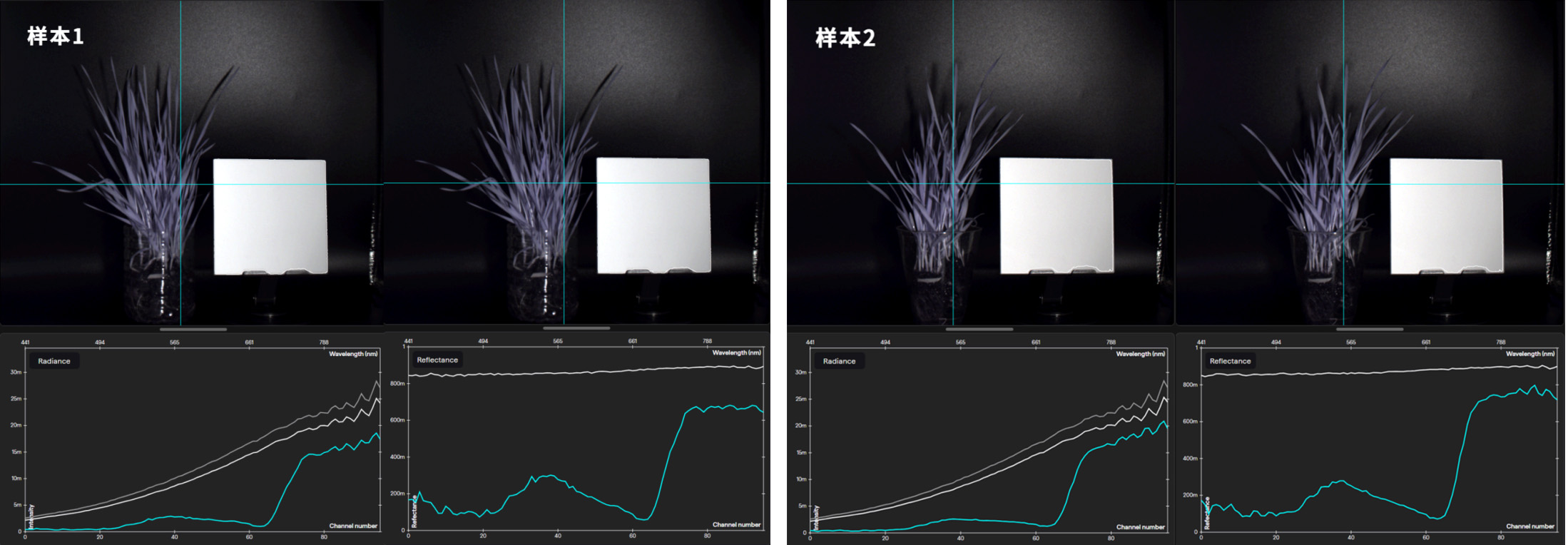

两组样本伪彩色图 + 十字准线点光谱曲线数据（辐射率 / 经白板校正的反射率）

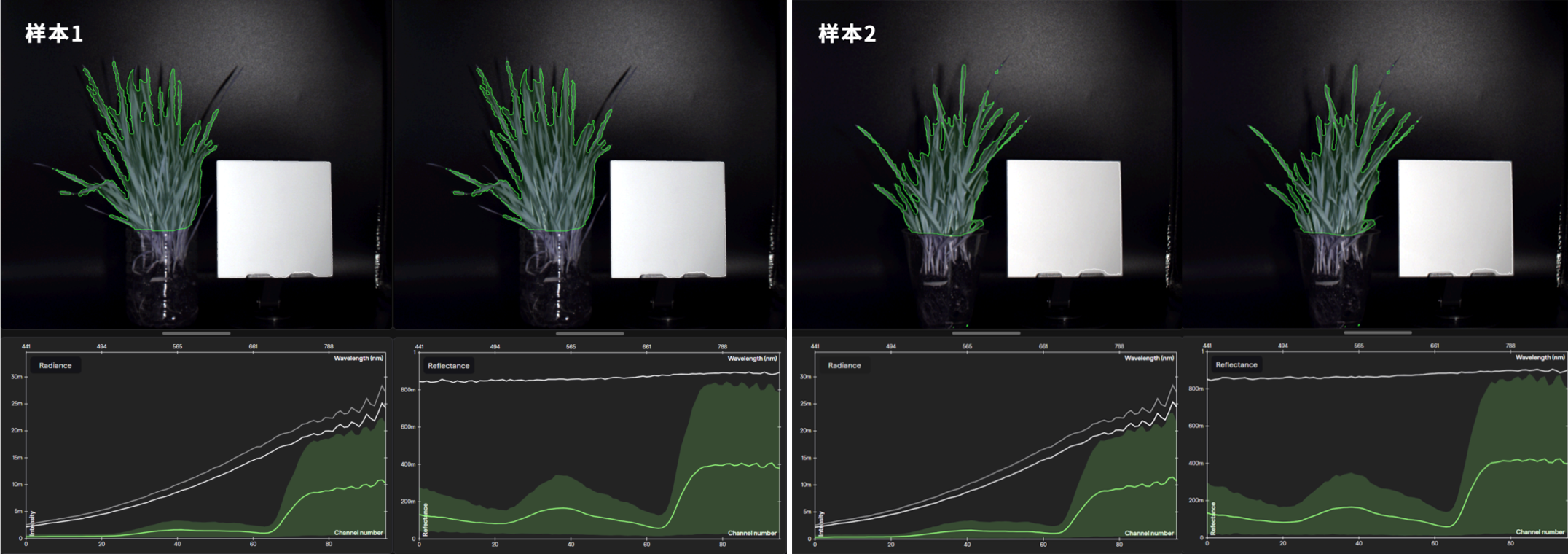

两组样本伪彩色图 + 冠层区域平均光谱曲线数据（辐射率 / 经白板校正的反射率）

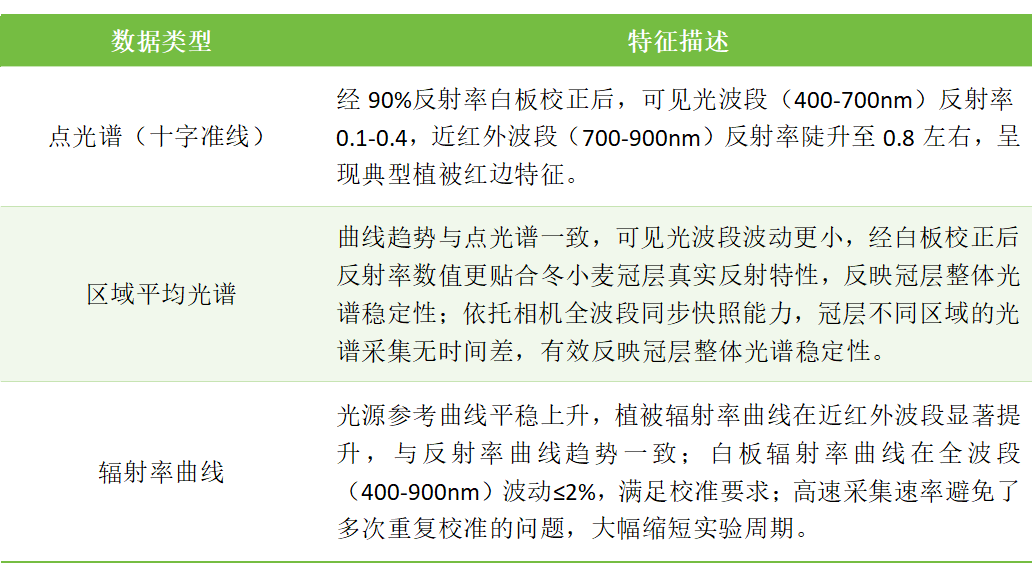

2、关键特征解读



· 红边拐点：700-750nm 波段曲线陡峭上升，符合冬小麦健康植株的光谱特征。快照式采集的无时间差特性，让红边拐点的波长定位更精准，没有因分次采集导致的偏移。



· 近红外平台：750nm 后反射率维持在较高水平，反映冠层叶面积指数与生物量状态。相比传统非快照式采集，高速快照有效避免了光照随时间的微小变化对近红外高反射区数据的影响。



· 校正效果：600nm 滤波片校正后，光谱波长定位误差≤1nm，反射率数值精度满足农业遥感光谱采集规范要求，相机的快照式成像原理，让校正过程中单次采集即可获取全波段有效数据，相比传统相机需多波段分次采集，数据可靠性与实验效率均显著提升。



结论



本实验基于 Living Optics 快照式视频高光谱相机，完成了盆栽冬小麦冠层在可控光照条件下的全波段光谱采集与双维度定标验证。实验结果表明：



在活体植株轻微晃动条件下，快照式成像依托单次曝光同步获取完整光谱立方体，避免了传统推扫式因 扫描时间差导致的空间错位与光谱畸变问题，实现冠层不同区域之间的严格时间一致性。



红边拐点（700–750nm）波长定位精度显著提升，未出现因分次扫描产生的波段偏移现象，证明快照式 采集在动态植被场景下具有更高的光谱真实性。



近红外高反射平台数据稳定，白板校准后反射率误差控制在农业遥感规范范围内，说明在高速采集条件 下仍能保持可靠的辐射定标精度。



相比传统推扫式高光谱需多帧扫描与重复校准，快照式模式单次采集即可完成“图像+全波段光谱+定标基 准”获取，大幅缩短实验周期，提高数据获取效率与可重复性。



综合来看，快照式视频高光谱技术在农业活体样本采集场景中展现出：



· 更强的动态适应能力

· 更高的时间同步精度

· 更优的红边特征稳定性

· 更高的实验效率



该技术为农业遥感监测、作物过程模拟及精准农业参数反演提供了更加稳定、可靠且高时效的数据基础，相比传统推扫式系统在动态冠层监测场景中具有明显技术优势。
