高速红外热像仪镜头选型技术指南

本篇内容主要针对Telops全系列高速红外热像仪，结合设备硬件特性、光学参数、试验工况，系统梳理镜头选型标准、核心参数匹配规则、场景适配方案及避坑要点，为科研试验、工业检测、瞬态热测试等场景的镜头选型提供标准化技术依据。

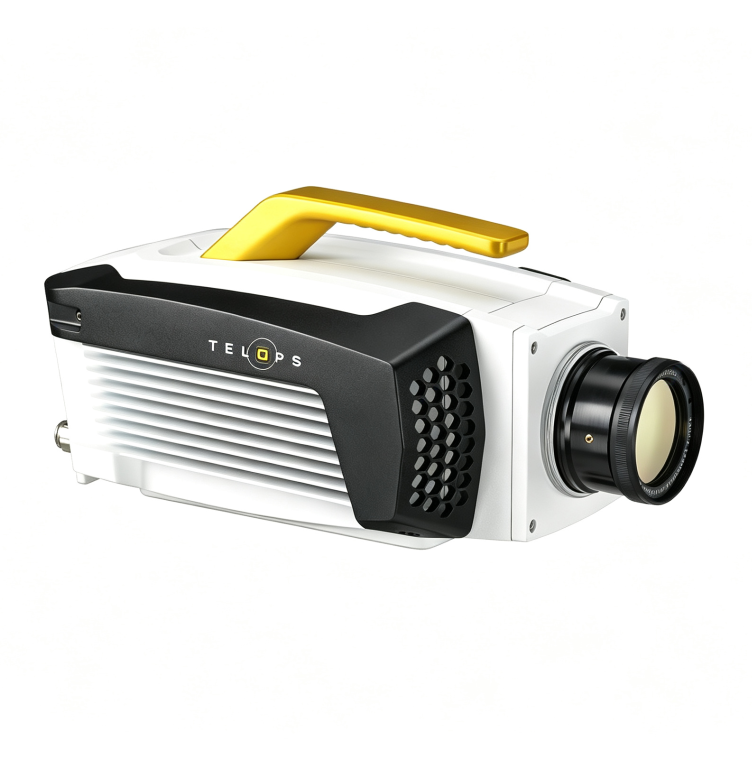

· 适配机型：FAST M3k、FAST M2k、FAST M400x、SPARK M200

· 核心适用场景：各类高温瞬态测试，包含电池热失控、爆炸冲击、膛口火焰、激光加工、材料高速冲击发热等，是科研高速测温最常用波段。配套镜头需搭载MWIR专用增透镀膜。

· 适配机型：FAST L系列

· 核心适用场景：中低温稳态、准稳态测试，包含构件常温摩擦发热、设备常温测温、低温环境热分布检测等。镜头采用锗基长波红外专用光学材质，不可适配中波相机。

· 适配机型：FAST S1K

· 核心适用场景：半导体检测、近红外反射测试、高温金属测温（规避金属红外反光干扰），需搭配专用SWIR光学镜头。

核心原则：镜头的光学透射波段必须完全覆盖相机探测器的响应区间。高速热像仪多采用微秒级短曝光模式，对进光量、光学透过率敏感度极高，波段不匹配会造成红外能量大幅衰减，画面噪点激增、温度数据严重偏差，是选型首要核查指标。

Telops高速热像仪选型不单一依靠焦距判定，需结合目标尺寸、测试工作距离，通过瞬时视场角IFOV核算空间分辨率，保障测温精度。行业通用标准：有效测温区域目标需占据≥3~5个像素。

核心计算公式：IFOV(mrad)=像元尺寸(μm)/焦距(mm)

示例：FAST M3k(像元30μm)搭50mm镜头，IFOV=0.6mrad，4.2m测试距离下，单像素对应2.52mm，完美适配膛口火焰等微小高温目标测试，为Telops官方标准测试配置。

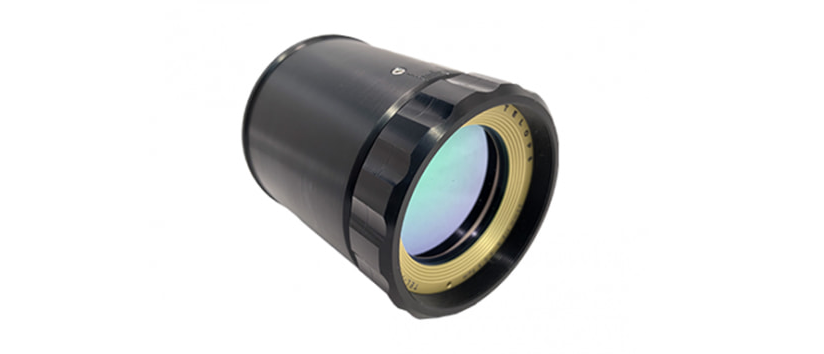

• 广角镜头(13mm、25mm短焦距)：视场范围大，可完整覆盖整体测试区域；缺点为IFOV数值偏大，微小目标像素占比不足。适配电池模组整包热失控、大范围材料冲击、全域温度场监测等场景。

• 标准中焦镜头(50mm)：视场范围与空间分辨率均衡，兼容性最强，是FAST M3k、M2k系列原厂标配镜头。适配燃烧测试、实验力学观测、小型构件瞬态发热测试等绝大多数常规高速场景。

• 长焦镜头(100mm、200mm)：IFOV数值极小，可精准捕捉远距离微小热特征；缺点是视场狭窄，对设备振动、目标运动极其敏感，高速高帧频拍摄易出现运动拖影。适配远距离碰撞热信号

• 显微镜头：近距离微观，材料裂纹、微小芯片热观测，Telops支持定制显微光学。
